Deflexión de la viga de las estanterías para paletas: causas, límites y qué deben hacer los gerentes de almacén
La deflexión de la viga de estantería de paletas es la flexión o deformación hacia abajo de una viga de estantería horizontal bajo carga. Puede ocurrir cierta deflexión de la viga como parte del comportamiento estructural normal, pero una deformación excesiva o permanente puede indicar sobrecarga, daño por impacto, selección inadecuada de la viga u otro problema estructural.
Por lo tanto, los responsables del almacén deben distinguir entre la deflexión elástica esperada y la deformación permanente o excesiva. La evaluación correcta depende del diseño de la viga, la luz, la carga, la configuración del bastidor, los requisitos de ingeniería aplicables y las especificaciones del fabricante.
Respuesta rápida:Una viga de estantería para paletas no debe considerarse insegura simplemente porque se mueve visiblemente bajo carga, ni tampoco se debe ignorar una flexión permanente significativa. Si una viga permanece visiblemente deformada después de la descarga, muestra daños por impacto, grietas, torceduras u otras condiciones anormales, el estante afectado debe retirarse del servicio normal y evaluarse profesionalmente.
¿Qué es la desviación de la viga del bastidor de paletas?
La deflexión de la viga del palet es el desplazamiento vertical de una viga cuando transporta una carga de palet.
Cuando se colocan paletas sobre una viga de estantería, la viga experimenta una carga estructural. Dependiendo del perfil de la viga, la luz, la distribución de la carga, el material y la configuración del bastidor, la viga puede deformarse ligeramente bajo carga.
La distinción importante es si la viga vuelve a su geometría prevista después de que se retira la carga o si permanece permanentemente deformada.
| Condición | Lo que puede indicar | Acción recomendada |
|---|---|---|
| Pequeña deflexión mientras está cargado | Puede ser posible una respuesta estructural normal | Verifique el diseño de ingeniería y los requisitos aplicables. |
| La viga vuelve a la normalidad después de la descarga | Puede estar ocurriendo un comportamiento elástico. | Continuar la inspección y verificar las condiciones de carga. |
| Deformación permanente hacia abajo | Posible sobrecarga o daño estructural | Retire la carga afectada y evalúe la viga. |
| La viga está torcida | Posible impacto o carga anormal | Inspeccionar inmediatamente |
| Grieta visible o daño severo | Posible falla estructural | Retirar del servicio normal y obtener evaluación profesional. |
¿Es normal cierta deflexión de la viga del estante para paletas?
Sí. Las vigas de acero estructural pueden experimentar cierta deflexión elástica cuando se cargan.
Sin embargo, no existe un valor de deflexión universal único que pueda aplicarse a todas las vigas de estanterías para palés. Los límites aceptables dependen del diseño de la viga, la luz, la condición de carga, el sistema de bastidor, el estándar de ingeniería y las especificaciones del fabricante.
Por esta razón, los operadores del almacén deben evitar el uso de un número de deflexión genérico como única base para decidir si una estantería es segura.
El enfoque correcto es comparar la condición observada con las especificaciones del sistema de bastidor real.
¿Qué causa la deflexión excesiva de la viga del estante para paletas?
La desviación excesiva o anormal del haz puede tener varias causas.
1. Carga excesiva de paletas
La sobrecarga es una de las causas más obvias de deformación excesiva de la viga.
Si el peso real de la plataforma excede la condición de carga diseñada para el estante, la viga puede experimentar mayor tensión y deflexión de lo previsto.
Los operadores de almacén deben diseñar y operar el estante de acuerdo con la carga máxima esperada de paletas en lugar de la carga promedio.
Para obtener una explicación más detallada, consulte nuestra guía sobrecapacidad de carga del rack de paletas.
2. Luz excesiva de la viga
La luz de la viga es otro factor importante.
Una luz de viga más larga cambia la condición de carga estructural y puede requerir un perfil o especificación de viga diferente.
Esta es la razón por la que la longitud de la viga no debe seleccionarse independientemente de los requisitos de carga.
nuestra guía sobrelongitud de la viga del estante de paletasexplica cómo se conectan la luz de las vigas, las posiciones de los pallets, los requisitos de carga y la configuración de los racks.
3. Selección de haz incorrecta
Una viga que no es adecuada para la carga o la luz del palé prevista puede experimentar una deflexión mayor de la esperada.
El perfil de la viga, las dimensiones, las especificaciones del acero, la luz, la disposición de los pallets y los niveles de almacenamiento deben evaluarse en conjunto.
Vea nuestra guía sobreElegir el tipo de viga de estantería para palés adecuadopara obtener información adicional.
4. Distribución de carga desigual
Las cargas de los pallets deben colocarse de acuerdo con la disposición de carga prevista para el estante.
Concentrar un peso excesivo en un área puede crear una condición de carga diferente a la utilizada durante el diseño del rack.
Los operadores deben seguir las instrucciones de carga del fabricante y evitar colocar productos inusualmente pesados en niveles de almacenamiento que no fueron diseñados para ellos.
5. Impacto del montacargas
El impacto del montacargas puede deformar una viga, un conector de viga, un marco vertical u otro componente del estante.
El daño por impacto puede ser más grave que la deflexión relacionada con la carga-normal porque puede crear una deformación permanente o afectar la conexión entre los miembros estructurales.
Si un montacargas golpeó el estante, se deben inspeccionar los componentes afectados antes de continuar con la carga normal.
6. Componentes del bastidor dañados o modificados
Las modificaciones no autorizadas, los conectores dañados, los componentes faltantes o las piezas de repuesto incorrectas pueden cambiar el comportamiento estructural del bastidor.
Por lo tanto, los componentes del bastidor deben ser compatibles con el sistema original y adecuados para las condiciones de carga previstas.
Deflexión de la viga frente a flexión permanente de la viga
Una de las distinciones más importantes para los administradores de almacenes es la diferencia entre deflexión temporal y deformación permanente.
| Característica | Deflexión Temporal | Doblado Permanente |
|---|---|---|
| Ocurre bajo carga | Sí | Puede ocurrir |
| Vuelve a su forma original después de la descarga. | Normalmente esperado para un comportamiento elástico. | No |
| Puede indicar sobrecarga | No necesariamente | Potencialmente |
| Puede indicar daño por impacto | No necesariamente | Potencialmente |
| Requiere evaluación | Según los requisitos de diseño. | Sí |
Una viga que permanece visiblemente doblada después de retirar la plataforma no debe tratarse simplemente como una deflexión normal de la viga.
Cómo inspeccionar una viga de estantería para paletas en busca de deflexión
Una inspección práctica debe comenzar con el estado general de la viga y sus conexiones.
- Compruebe si la viga está visiblemente combada.
- Observe si la viga regresa a su posición original después de la descarga.
- Busque flexiones o torsiones permanentes.
- Inspeccione los conectores de la viga en ambos extremos.
- Compruebe los seguros o pasadores.
- Busque marcas de impacto de montacargas.
- Verifique si hay grietas, soldaduras dañadas u otras condiciones anormales.
- Confirme que el peso de la plataforma almacenada coincida con la carga prevista en el estante.
- Compruebe si la viga ha sido modificada o reparada.
- Documente la condición y escale el daño significativo para una evaluación profesional.
Para una revisión más amplia del estado de la rejilla, consulte nuestraLista de verificación de inspección de estanterías de paletas.
¿Qué debe hacer si una viga está permanentemente doblada?
Si una viga permanece permanentemente deformada después de la descarga, el lugar de almacenamiento afectado debe tratarse como un posible problema de seguridad hasta que se haya evaluado la condición.
No asuma que eliminar parte de la carga automáticamente hace que una viga dañada sea segura.
Dependiendo de la gravedad y causa de la deformación, la solución adecuada puede incluir:
- Eliminación de la carga afectada
- Restringir el uso de la ubicación del rack afectado
- Inspección de la viga completa y las conexiones.
- Comprobación de las especificaciones del bastidor original
- Revisión de las cargas reales de los pallets
- Reemplazo de la viga dañada
- Reemplazo de otros componentes dañados
- Obtener una evaluación de ingeniería cuando sea necesario
No se debe suponer que el enderezamiento en campo, la soldadura, la perforación u otras modificaciones improvisadas restablezcan la capacidad estructural original.
Cómo se relaciona la deflexión de la viga con la capacidad de carga de las estanterías para paletas
La deflexión de la viga y la capacidad de carga de la estantería están estrechamente relacionadas, pero no son lo mismo.
El desempeño de una viga depende de su perfil, material, luz, disposición de carga y condiciones de soporte. El bastidor completo también depende de los marcos verticales, las conexiones, los refuerzos, los anclajes y las condiciones del suelo.
Por lo tanto, una estantería no debe evaluarse basándose únicamente en cuánto parece doblarse una viga.
La configuración de carga completa debe compararse con la capacidad diseñada del bastidor.
| Factor de diseño | Relación con el rendimiento del haz |
|---|---|
| Peso máximo del palet | Las cargas más altas generalmente crean una mayor demanda estructural |
| Luz de viga | Los tramos más largos pueden aumentar los requisitos estructurales |
| Perfil de viga | Diferentes perfiles proporcionan diferentes características estructurales. |
| Número de palets por nivel | Cambia la disposición de carga. |
| Distribución de carga | Afecta cómo se transfiere la fuerza a través de la viga. |
| Número de niveles de almacenamiento | Afecta la carga total transferida a través de la estructura del rack. |
| Capacidad del marco vertical | Debe evaluarse junto con la capacidad del haz. |
¿Se puede reparar una viga de estantería paletizada?
La posibilidad de reparar una viga dañada depende del sistema de bastidor, el tipo de daño y el método de reparación.
Los operadores de almacenes no deben asumir que una viga visiblemente dañada se puede restaurar de manera segura mediante un simple enderezamiento o soldadura.
Para muchos componentes reemplazables dañados, el reemplazo con un componente especificado correctamente puede proporcionar una solución más sencilla.
La viga de reemplazo debe ser compatible con el sistema de estanterías y adecuada para la luz requerida, la disposición de los palés, los niveles de almacenamiento y las condiciones de carga.

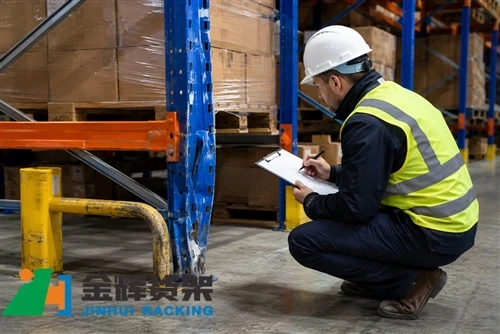

Nuestra guía anterior,Reparación versus reemplazo de estanterías para paletas, explica cómo los responsables de almacén pueden evaluar las decisiones de reparación y sustitución tras un daño en las estanterías.
Cómo el espaciado entre vigas puede afectar el diseño de bastidores
El espaciado de las vigas determina cómo se organizan verticalmente los niveles de almacenamiento dentro del bastidor.
Cambiar el espaciado de las vigas puede afectar la cantidad de niveles de almacenamiento, la altura total de los estantes, el espacio libre para paletas, la operación del montacargas y la carga estructural.
Por este motivo, la distancia entre vigas se debe planificar junto con la altura del palet, los requisitos de almacenamiento, la altura de las estanterías y la capacidad de carga.
Vea nuestra guía sobreespaciado entre vigas de estanterías para paletaspara más información.
Elegir una nueva estantería para paletas después de dañar la viga
Si un estante existente tiene daños repetidos en las vigas, especificaciones desconocidas, múltiples componentes dañados o una configuración obsoleta, reemplazar el sistema afectado puede ser una oportunidad para mejorar el diseño del almacén.
El nuevo sistema debe diseñarse teniendo en cuenta las condiciones operativas reales del almacén en lugar de simplemente copiar las dimensiones de los estantes anteriores.
Los aportes de diseño importantes incluyen:
- Largo y ancho del almacén
- Altura libre del techo
- Dimensiones del palet
- Peso máximo del palet
- Posiciones de paleta requeridas
- Número de niveles de almacenamiento
- Tipo de montacargas
- Ancho de pasillo requerido
- Requisitos de protección contra incendios
- Crecimiento futuro del almacenamiento
Para un proyecto completo, puede revisarSoluciones de estanterías para paletas de almacén Jinhuipara ver cómo se pueden integrar diferentes requisitos de almacenamiento en un diseño de rack completo.
Estanterías selectivas para paletas para almacenamiento flexible en almacén
Para los almacenes que requieren acceso directo a posiciones de palés individuales, las estanterías selectivas para palés son una solución común.
Los sistemas selectivos se pueden configurar según las dimensiones de los pallets, los niveles de las vigas, los requisitos de carga, las dimensiones del almacén y la operación del montacargas.
Más información sobresistemas de estanterías selectivas para paletspara almacenamiento de paletas flexible.
Estanterías para paletas de servicio pesado para requisitos de carga más altos
Los almacenes que almacenan productos paletizados más pesados requieren componentes de estantería que se seleccionan de acuerdo con las condiciones de carga reales.
Las estanterías para paletas-de alta resistencia se pueden personalizar según el peso de la paleta, la luz de las vigas, la altura de las estanterías, los niveles de almacenamiento y la distribución del almacén.
Para aplicaciones industriales, consulteestanterías industriales para paletas de alta resistencia.
Errores comunes de desviación de la viga de estanterías para paletas
- Suponiendo que cada curvatura visible del haz es normal
- Usar un número de deflexión genérico sin verificar el diseño real del bastidor
- Ignorar la deformación permanente después de la descarga.
- Continuar almacenando palets en una viga visiblemente dañada
- Sobrecarga de vigas basada en el peso promedio de la paleta en lugar del máximo
- Reemplazo de una viga con un componente incompatible
- Ignorar las marcas de impacto del montacargas
- Realizar modificaciones estructurales no autorizadas
- Evaluación de la capacidad de la viga sin considerar el sistema de rack completo
Lista de verificación práctica para la inspección de vigas
| Artículo de inspección | Qué comprobar |
|---|---|
| Forma del haz | Compruebe si hay hundimientos, flexiones, torceduras o deformaciones inusuales. |
| Conectores de viga | Compruebe que las conexiones estén correctamente acopladas y sin daños. |
| Cerraduras de seguridad | Confirme que los componentes de bloqueo requeridos estén presentes y colocados correctamente |
| Superficie del haz | Busque marcas de impacto, grietas, corrosión severa u otros daños. |
| Carga de palets | Verifique que el peso y la disposición de la plataforma coincidan con el diseño previsto. |
| Configuración del bastidor | Compruebe que los niveles y componentes del haz actuales coincidan con la configuración aprobada. |
| Impacto de carretilla elevadora | Busque evidencia de colisiones alrededor de vigas y montantes. |
| Deformación permanente | Verifique el estado de la viga después de la descarga, cuando corresponda. |
Preguntas frecuentes sobre la desviación de la viga del estante para paletas
¿Qué es la deflexión de la viga del bastidor de paletas?
La deflexión de la viga de estantería es el desplazamiento vertical de una viga de estantería cuando lleva una carga. Puede ocurrir cierta deflexión elástica durante la carga normal, pero la deformación excesiva o permanente requiere evaluación.
¿Es peligrosa una viga de estantería para palés ligeramente doblada?
No todos los movimientos o deflexiones visibles significan que el haz no es seguro. Sin embargo, se debe evaluar la flexión permanente, la deformación severa, la torsión, el agrietamiento o el daño por impacto antes de que la viga regrese al servicio normal.
¿Qué causa que las vigas de las estanterías para paletas se comben?
Las posibles causas incluyen carga excesiva, selección de vigas inadecuada, luz excesiva, distribución desigual de la carga, impacto del montacargas, conexiones dañadas o modificaciones no autorizadas.
¿Se debe reemplazar una viga de cremallera permanentemente doblada?
Una viga deformada permanentemente debe ser evaluada por un profesional. Dependiendo del daño y del diseño del bastidor, el reemplazo puede ser la solución adecuada.
¿Puedo enderezar una viga de estantería para palés?
No asuma que el enderezamiento restaura el desempeño estructural original. Cualquier reparación debe seguir un procedimiento aprobado por el fabricante o una evaluación de ingeniería adecuada.
¿La longitud de la viga afecta la deflexión?
Sí. La luz de las vigas es un factor de diseño estructural importante. Los tramos más largos pueden cambiar las especificaciones requeridas de la viga y el comportamiento de carga, por lo que la longitud de la viga debe seleccionarse junto con las cargas de los palés y la configuración de los estantes.
Pensamientos finales
La deflexión de la viga de los estantes para paletas debe evaluarse como parte del sistema completo de estantes en lugar de como una medición visual aislada.
El movimiento elástico normal bajo carga puede ser aceptable dentro del diseño de ingeniería, mientras que la flexión permanente, la torsión, el agrietamiento o el daño por impacto pueden indicar una condición que requiere atención inmediata.
El enfoque más seguro es verificar las cargas reales de los palés, la configuración de las vigas, la luz, las especificaciones del bastidor y el estado de los componentes antes de decidir si el bastidor puede permanecer en servicio.
